3.2假想曲線和曲面   imaginary curves and surfaces

3.2.1假想曲面   imaginary surfaces

3.2.1.1分度圓柱面   reference cylinder

圓柱齒輪的分度曲面。

3.2.1.2節圓柱面   pitch cylinder

平行軸齒輪副在的圓柱齒輪的節曲面。

3.2.1.3基圓柱面   base cylinder

漸開線圓柱齒輪上的一個假想的圓柱面，形成齒輪齒面（漸開螺旋面）的發生平面在此假想圓柱圓上作純滾運動

3.2.1.4齒頂圓柱面   tip cylinder

圓柱齒輪的齒頂曲面

3.2.1.5齒根圓柱面   root cylinder

圓柱齒輪的齒根曲面。

3.2.2假想曲線   imaginary curves

3.2.2.1節點   pitch point

在一對相嚙合的齒輪上，其兩節圓的切點，稱為節點。

3.2.2.2節線   pitch line

齒條的節平面與端平面的交線。

3.2.2.3分度圓   reference circle

圓柱齒輪的分度圓柱面與端平面的交線。

3.2.2.4節圓   pitch circle

圓柱齒輪的節圓柱面與端平面的交線。

3.2.2.5基圓   base circle

漸開線圓柱齒輪（或擺線圓柱齒輪）上的一個假想圓，形成漸開線齒廓的發生線（或形成擺線齒廓的發生圓）在此假想圓的圓周上作純滾動時，此假想圓就稱為基圓。

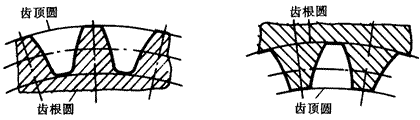

3.2.2.6頂圓（齒頂圓）tip circle

在圓柱齒輪上，其齒頂圓柱面與端平面交線，稱為齒頂圓。

3.2.2.7根圓（齒根圓） root circle

在圓柱齒輪上，其齒根圓柱面與端平面的交線，稱為齒根圓。

3.2.3螺旋線   helix

3.2.3.1分度圓螺旋線   reference helix

斜齒輪的分度圓柱面與齒面的交線，稱為分度圓螺旋線，分度圓螺旋線也就是斜齒輪的齒線。

3.2.3.2節圓螺旋線   pitch helix

斜齒輪的節圓柱面與齒面的交線。

3.2.3.3基圓螺旋線  base helix

漸開線斜齒輪的基圓柱面與形成該齒輪齒面的漸開螺旋面的交線。

3.2.3.4法向螺旋線   normal helix

在同一圓柱面上的兩條相交的螺旋線中，如果在任何交點處兩螺旋線的切線相互垂直，那么其中的一條螺旋線就稱為另一條螺旋線的法向螺旋線。這兩條螺旋線的螺旋方向相反互余。
