 當前位置:減速機首頁 >> 技術講座 >>專利技術>>軟啟動減速機 專利
   我要成為會員
減速機網 軟啟動減速機 專利 減速機網
來源:減速機信息網    時間:2008-6-27 11:23:05  責任編輯:liuzhiyun

[公開說明書]

申請?zhí)枺?/TD> 02201150 申請日: 2002/01/22
公開號: 公告號: 2514170
授權日: 授權公告日: 2002-10-2
專利類別: 新型 國別省市代碼: 23[中國|黑龍江]
代理機構代碼: 11230 代理人: 張亞軍 李丕達
發明名稱: 軟啟動減速機
國際分類號: F16H 37/02
范疇分類號: 27D37A
發明人: 關士昌
申請人: 關士昌
申請人地址: 黑龍江省七臺河市礦務局新興礦機電科
郵編: 154603
文摘:
一種軟啟動減速機,其輸入軸連接一組摩擦片離合器,在摩擦片離合器的壓爪盤的外側面上裝有軟啟動器,其構造為:在壓爪盤上鉸接有壓爪,該壓爪的外臂接觸離心塊,該離心塊鉸接于連桿,該連桿鉸接調速齒輪,該調速齒輪連接時間調節器,時間調節器安裝在軟啟動器相鄰兩壓爪之間的壓爪盤上,在時間調節器外殼中平行地安裝有螺桿式軸齒輪和軸齒輪,該螺桿式軸齒輪螺接套裝有一內螺紋式齒條,該軸齒輪與齒條式空氣缸的齒條嚙合,該齒條式空氣缸與套裝于其內部的柱塞之間形成氣室,由開鎖銷控制開、閉鎖。本實用新型降低啟動電流,減緩啟動時負載的沖擊力,結構簡單,自動工作、操作方便、運轉可靠,設備故障率低。
主權利要求:
一種軟啟動減速機,在其機殼(1)及端蓋的軸承座中裝有輸入軸(14)、輸出軸(46)、其間裝有減速齒輪組,其特征在于: 輸入軸(14)連接一組摩擦片離合器,該離合器主要由裝在軸壓盤(11)與壓爪盤(8)之間的壓盤(9)和摩擦片組(12)構成,該軸壓盤(11)、壓盤(9)及壓爪盤(8)以螺釘(17)連接為一體,該壓盤(9)與軸壓盤(11)之間裝有分離彈簧(10);該摩擦片組(12)至少包括兩片外片(121)及夾持于外片之間的內片(122),該內片中心固接一花鍵套(123); 在摩擦片離合器與減速齒輪組之間以一花鍵軸(4)連接,該花鍵軸(4)的花鍵端連接花鍵套(123),另端以鍵連接齒輪(42),其中部由機體(1)的中間軸承座(35)支承;在摩擦片離合器的壓爪盤(8)的外側面上裝有軟啟動器(3),其構造為:在壓爪盤(8)上鉸接有等分圓周的至少二組壓爪(7),該壓爪的內臂(701)接觸壓盤(9),該壓爪(7)的外臂(702)接觸離心塊(6)的頂端,該離心塊(6)裝在壓爪盤(8)的徑向滑槽(801)中,該離心塊(6)鉸接于連桿(5),該連桿(5)傾斜鉸接調速齒輪(19),該調速齒輪(19)固裝在壓爪盤(8)的空心軸套(802)上;該調速齒輪(19)連接時間調節器(18); 至少二組時間調節器(18),其數量與壓爪(7)的數量相同,各安裝在軟啟動器(3)相鄰兩壓爪(7)之間的壓爪盤(8)上,每一時間調節器(18)的構造為:在時間調節器外殼(48)中平行地安裝有螺桿式軸齒輪(21)和軸齒輪(22),該螺桿式軸齒輪(21)螺接套裝有一內螺紋式齒條(20)而可軸向移動,該內螺紋式齒條(20)與調速齒輪(19)嚙合,該螺桿式軸齒輪(21)與軸齒輪(22)的同軸齒輪(23)嚙合,該軸齒輪(22)與齒條式空氣缸(24)的齒條嚙合,該齒條式空氣缸(24)的內螺紋端與導向桿(26)的外螺紋端涂密封膠螺接,該導向桿(26)外圓套裝彈簧(27),該齒條式空氣缸(24)內孔中裝有柱塞(25),該柱塞(25)另端固定于機殼(1),該齒條式空氣缸(24)徑向移動與套裝于其內部的柱塞(25)之間形成氣室,該氣室經柱塞(25)、節流閥(29)、空氣過濾器(32)與外界空氣相通;該柱塞(25)上端受套裝在導向桿(26)外圓上的彈簧的壓力,該齒條式空氣缸(24)側面插入開鎖銷(28)的頭部,該開鎖銷(28)中部以銷軸(47)鉸接于開鎖銷(28),其尾
優先權項:
CN 2001-5-18 01224155.5
PCT 項
法律狀態:[免責聲明] 2008-3-12;因費用終止日

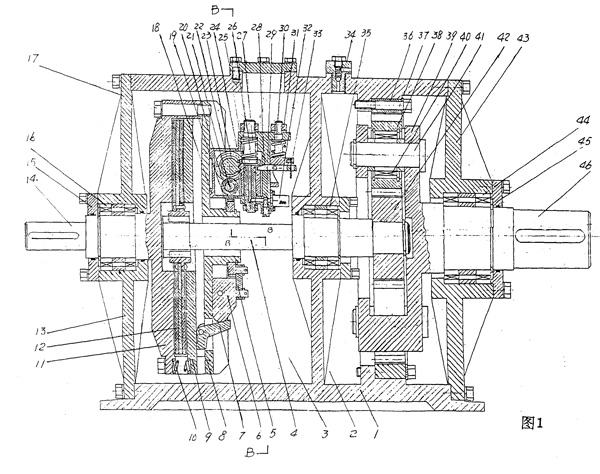

主附圖
