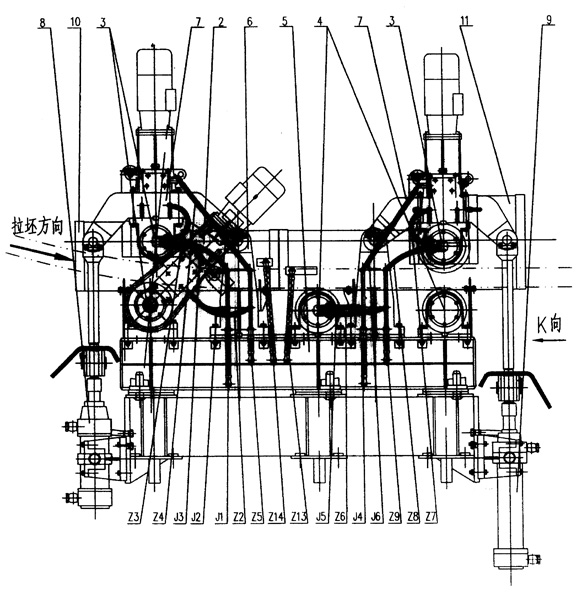

| 軸裝式減速機傳動的全水冷拉矯機有一水冷機架［５］，機架上平臺上裝有主動輥組合［３］的軸承座［２４］，二組被動輥組合［４］的軸承座［２４］及二個機架支座［６］，機架支座［６］頂端分別鉸接鉗形臂［７］，鉗形臂下平臺分別安裝主動輥組合［３］的軸承座［２４］，并分別與液壓缸Ａ［８］和液壓缸Ｂ［９］的活塞桿連桿連接，機架中間安裝冷卻鑄坯的前水箱［１０］、后水箱［１１］，三組主動輥組合［３］的主動輥出軸［２３］與鍵分別插入三個帶有電機并用聯軸器連接的軸裝式減速機［２］的套筒軸［２２］內，并在軸端用壓板壓住，其特征在于是全水冷拉矯機，其機架為內存水的箱式的水冷機架［５］，水冷機架上有進、出水法蘭和六組出、進水口，分別用進水管［Ｊ］和出水管［Ｚ］與前水箱［１０］、后水箱［１１］、軸裝式減速機［２］、主動輥組合［３］的旋轉接頭［２５］、被動輥組合的旋轉接頭［２５］和焊接制成的有水道的鉗形臂［７］的進、出水口相連接，軸承座［２４］的進、出水口用Ｏ形密封圈直接與水冷機架［５］的上平臺及鉗形臂［７］的下平臺上的出、進水口相連接，組成了軸裝式減速機傳動的全水冷拉矯機及其的冷卻水回路。 |
